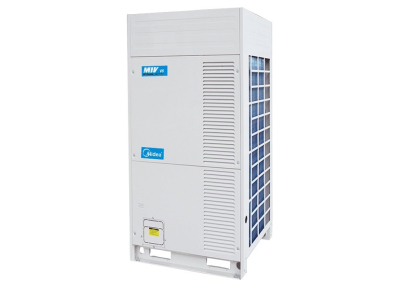

MIV V5 Heat Recovery

Наружные блоки VRF систем Midea серии MIV V5 Heat Recovery относятся к элитным системам кондиционирования с самым высоким уровнем комфорта. В модельном ряду 5 базовых блоков производительностью 8, 10, 12, 14, 16 HP, которые можно компоновать в систему из 1-4 блоков общей производительностью до 64 HP c шагом изменения 2 HP. Особенностью MIV V5 Heat Recovery является их способность обеспечить обогрев одной зоны с одновременным охлаждением другой. Это достигается благодаря использованию распределительных MS-блоков, размещаемых между наружными блоками (соединение осуществляется тремя трубами) и внутренними блоками. MS-блок распределяет хладагент между внутренними блоками, работающими в разных режимах – одна часть на обогрев, а другая одновременно на охлаждение. Эффективность использования энергии в данной системе по сравнению с двухтрубными системами тепло-холод значительно выше. Показатель энергоэффективности в режиме работы на обогрев (COP) может достигать значения 7.0. К системе можно теперь подключить до 64 внутренних блоков из линейки MIV.

Особенности наружных блоков VRF систем Midea серии MIV V5 Heat Recovery:

• Трехтрубная система MIV V5 Heat Recovery, одновременно работающая в режиме охлаждения и обогрева. Использование распределительных MS-блоков позволяет оптимально перераспределять хладагент по помещениям в зависимости от потребностей охлажде- ния или обогрева. При этом возможно достичь наибольшей эффективности каждого цикла работы компрессора. Хладагент, сконденсированный во внутренних блоках зоны обогрева, направляется в блоки, работающие на охлаждение других помещений (серверных, складов). Таким образом, эффективность использования энергии компрессора на обеспечение кондиционирования помещений значительно повышается по сравнению с двухтрубными системами тепло-холод.
• Полностью DC-инверторная технология. Только инверторные компрессоры и двигатели вентиляторов наружных блоков. Новые блоки 8, 10 и 12 НР с одним инверторным компрессором. Модули 14, 16 НР с двумя инверторными компрессорами. Все блоки выполнены в едином дизайне.
• Различные комбинации блоков. В модульную систему можно объединить до 4 наружных блоков суммарной производительностью до 64 НР с шагом производительности 2 НР.
• Высокая энергоэффективность благодаря утилизации энергии хладагента. Одновременный обогрев и охлаждение помещений. Наивысшей эффективности работы системы MIV V5 с рекуперацией тепла возможно достичь, если во время одного цикла работы компрессора горячий хладагент используется для обогрева группы помещений, конденсируется, а затем может быть в необходимом количестве направлен во внутренние блоки зоны охлаждения.
  При оптимальном сочетании блоков с различным режимом работы можно сэкономить до 50% электроэнергии. Наибольший возможный показатель энергоэффективности в режиме работы на обогрев (COP) достигает значения 7.0, если требуемые производительности на обогрев и охлаждение равны.
• Длина магистрали трубопроводов.
  • В системе Midea MIV V6 максимальная длина трубопровода от наружного блока до внутреннего достигает 200 м (эквивалентная длина) при суммарной длине всех труб 1000 м.
  • Перепад высот между наружным и внутренним блоками 110 м (наружный блок ниже) или 70 м (наружный блок выше). Увеличенный допустимый перепад высот между блоками дает возможность размещать систему в зданиях большей высотности.
  • Перепад высот между внутренними блоками 30 м.
  • Эквивалентная длина трубопроводов от первого ответвления до самого удаленного внутреннего блока 40 м (стандартное значение). Длина может быть увеличена при выполнении некоторых условий (см. техническую документацию).
• Одновременный обогрев и охлаждение благодаря использованию MS-блоков новой конструкции. Новые MS-блоки со встроенным соленоидным клапаном осуществляют переключение режимов работы внутренних блоков, позволяя разным группам блоков, подключенным к модулю MS, одновременно работать и в режиме охлаждения, и в режиме обогрева с точно подобранной производительностью. Используются блоки 6 видов. К одному MS-блоку (MS06/N1-С) можно подключить до 24 блоков (6 групп). Модуль MS04E/N1-C производит переключение режимов работы одного блока с высокой производительностью до 56 кВт.
• Новая конструкция теплообменника наружного блока. Теплообменник наружного блока состоит из двух параллельно подключенных независимых контуров с собственными электронно-расширительными вен- тилями. Переключение двух четырехходовых клапанов позволяет использовать каждый теплообменник в режиме либо конденсатора, либо испарителя в зависимости от поступающих требований по кондиционированию помещений.
• Оптимальная нагрузка на теплообменник. Новая конструкция позволяет обеспечить наиболее точное соответствие производительности наружного блока поступающим запросам на охлаждение или обогрев помещений. При этом оптимально используются возможности теплообменника, в частном случае используется иногда — только одна его часть. В системах центрального кондиционирования в холодный период при работе в режиме обогрева в условиях невысокой наружной температуры и высокой влажности происходит обмерзание теплообменника. В результате эффективность работы значительно снижается, происходит периодическая оттайка теплообменника, во время которой обогрев помещений полностью прекращается. Теплообменник наружного блока MIV V5 Нeat Recovery состоит из двух независимых параллельно подключенных контуров, которые позволяют вести обогрев помещений во время оттаивания. Согласованное переключение 4-ходовых клапанов и отлаженная работа 2 электронных расширительных вентилей и соленоидных клапанов при- водит к тому, что в то время, как через первый контур теплообменника проходит горячий хладагент, прогревающий его, второй контур работает в качестве испарителя для хладагента, сконденсированного во внутренних блоках, работающих в режиме обогрева помещений. Процесс обогрева на период оттайки не прекращается, комфортные условия в помещении не ухудшаются. После окончания процесса оттаивания первый контур становится испарителем, а второй размораживается. Непрерывность обогрева обеспечивается, даже если в системе кондиционирования используется только один наружный блок.
• Широкий рабочий диапазон температур. Система MIV V5 Heat Recovery обеспечивает стабильную работу как зимой при температуре -20 °C, так и жарким летом при 48 °C.
• Максимальное количество внутренних блоков: 64.
